6.3.3 Überbindemaß bei KS XL

Bei KS XL ist das  Überbindemaß von l_ol ≥ 0,4 · Steinhöhe der Regelfall. Da dies aber nicht an allen Stellen baupraktisch ausführbar ist, sind nach DIN EN 1996/NA für Ausnahmefälle für die Anwendung von KS XL auch Reduzierungen des Überbindemaßes zulässig. Das Mindestüberbindemaß beträgt immer 12,5 cm.

Mindestüberbindemaß l_ol für KS-Plansteine

Die Verringerung des Überbindemaßes ist in der Bemessung der Wände zu berücksichtigen. Änderungen auf der Baustelle sind daher unbedingt mit der Bauleitung bzw. dem Statiker abzustimmen.

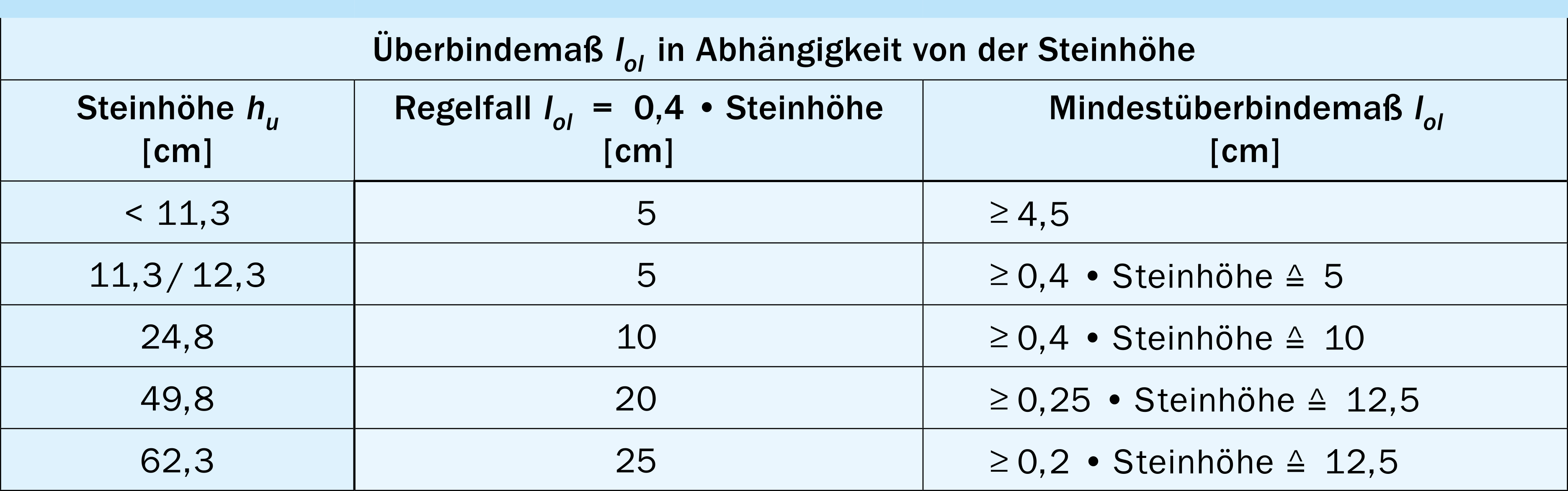

Überbindemaß l_ol in Abhängigkeit von der Steinhöhe

INFO

Für die Lastverteilung im Mauerwerk ist die halbsteinige Überbindung ideal (l_ol = 0,5 · Steinlänge). Das lässt sich nicht immer realisieren. Das Überbindemaß sollte aber dennoch so groß wie möglich sein.
